Типы и размеры металлических хомутов
Для фиксации трубопроводов, кабелей и других коммуникаций используются специальные приспособления — хомуты, изготовленные из металла или пластика.
Для фиксации трубопроводов, кабелей и других коммуникаций используются специальные приспособления — хомуты, изготовленные из металла или пластика. Металлические элементы отличаются большей долговечностью и износостойкостью, поэтому устанавливаются чаще. Прежде чем купить хомуты металлические важно определить тип и размер приспособлений.
Классификация хомутов
Для производства хомутов используется несколько металлических сплавов:
- Оцинкованная сталь. Экономически выгодный вариант, который отличает надежность, устойчивость к агрессивным средам и влажности. Такие хомуты востребованы при монтаже систем водоснабжения, подачи газа и охлаждения.
- Нержавейка. Такие приспособления характеризуются коррозионной стойкостью, намагничиванию и резким скачкам температур. Стоимость изделий выше, чем оцинкованных.
- Комбинированные варианты. При производстве хомутов используется комбинация нержавеющей и углеродистой стали, что позволяет снизить цену и обеспечить высокие эксплуатационные характеристики изделий.
В зависимости от конструкции различают несколько типов хомутов.
Ленточные
Изделия представляют собой узкую ленту, изготовленную из нержавеющего или легированного стального сплава. С одной стороны ленты предусмотрены насечки, позволяющие регулировать силу затягивания.

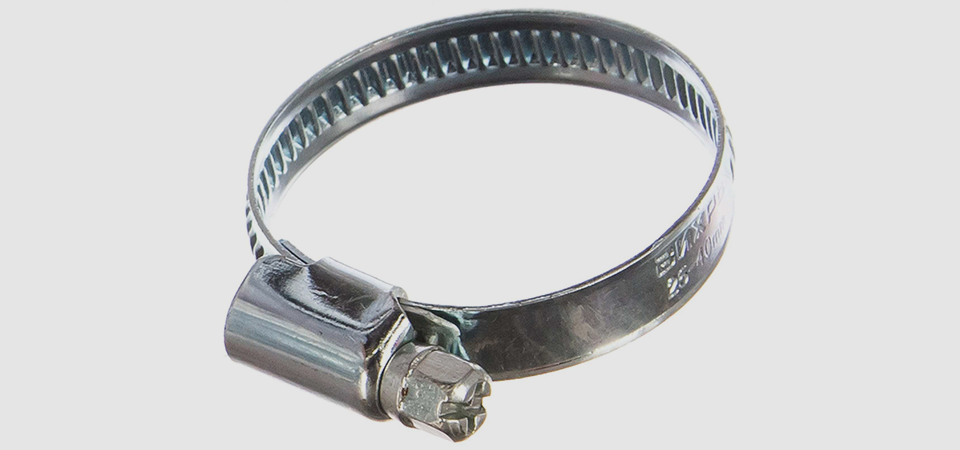

Червячные
Приспособления сделаны в виде плоской ленты, по всех длине которой расположены насечки. Изменение диаметра хомута выполняется посредством специального замка, регулируемого отверткой.
С ключом
Разновидность червячных хомутов, в которой для регулировки размера используется ключ, соединенный с головкой посредством рожка. Ключ может быть пластиковым или металлическим.
Силовые
Принцип работы силового хомута аналогичен действию червячного, однако на приспособлении отсутствуют насечки. Фиксация диаметра в таких приспособлениях выполняется посредством пары цилиндрических гаек, играющих роль ключа.
Проволочные
Конструкция проволочных хомутов схожа с конструкцией силовых приспособлений, за исключением того, что вместо ленты используется две жестких проволоки.
Пружинные
Приспособление представляет собой ленту с перфорацией, изготовленную из пружинной стали, что обеспечивает упругость и высокую прочность изделия. Чтобы увеличить диаметр, необходимо сдвинуть края ленты относительно друг друга.
ШРУС
Шарнир угловых скоростей — это комплект из пары перфорированных хомутов разного диаметра, конструкция которых аналогична червячным приспособлениям.
Вентиляционные (трубные)
Конструктивно хомут состоит из двух полуколец с ушками для установки винтов. На одной части конструкции предусмотрен выступ с резьбой для закручивания шпильки, стационарно установленной на стене, полу или потолке. Для нивелирования вибраций на внутренней части хомута установлены уплотнительные элементы.

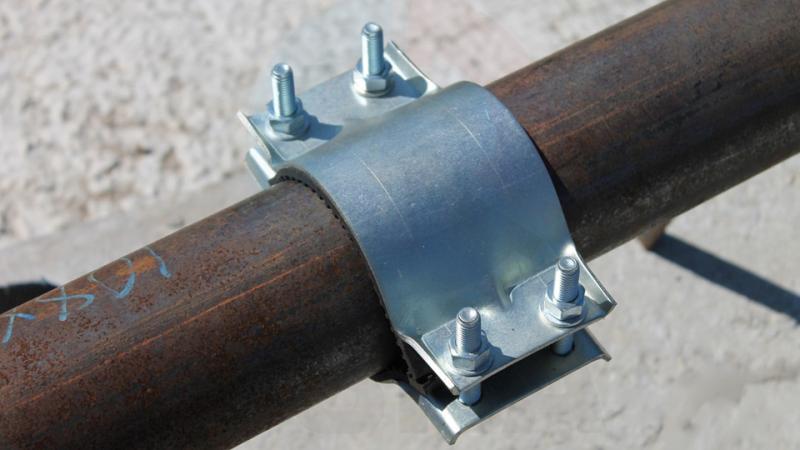

Ремонтные
В сравнении с другими видами хомутов данное приспособление характеризуется наибольшей шириной ленты. В роли замка в данном случае выступают приваренные пластины с парами крепежных деталей (винт+гайка). На внутренней части предусмотрен уплотнитель.
Электротехнические
Литые полукруглые изделия с ушком, предназначенным для фиксации на основании.
В зависимости от типа, металлические хомуты могут иметь фиксированные и нефиксированные размеры. В соответствии с ГОСТом размеры приспособлений для фиксации трубопроводов и гибких шлангов составляют 8-160 мм. Длина хомутов винтового типа — 18-85 мм, диаметр пружинных приспособлений — 13-80 мм.
